LED stadiono šviesa: Specifikacijos, standartai ir atrankos vadovas
Abstraktus
Šiame techniniame dokumente pateikiama išsami analizėLED stadiono apšvietimassistemos profesionalioms ir koleginėms sporto bazėms. Jame išsamiai aprašomos svarbiausios našumo specifikacijos, atitinkami apšvietimo standartai ir sisteminga produktų pasirinkimo ir projekto planavimo sistema. Turinys sukurtas taip, kad padėtų patalpų vadovams, inžinieriams ir viešųjų pirkimų pareigūnams priimti pagrįstus sprendimus, pagrįstus objektyviais duomenimis ir geriausia pramonės praktika.

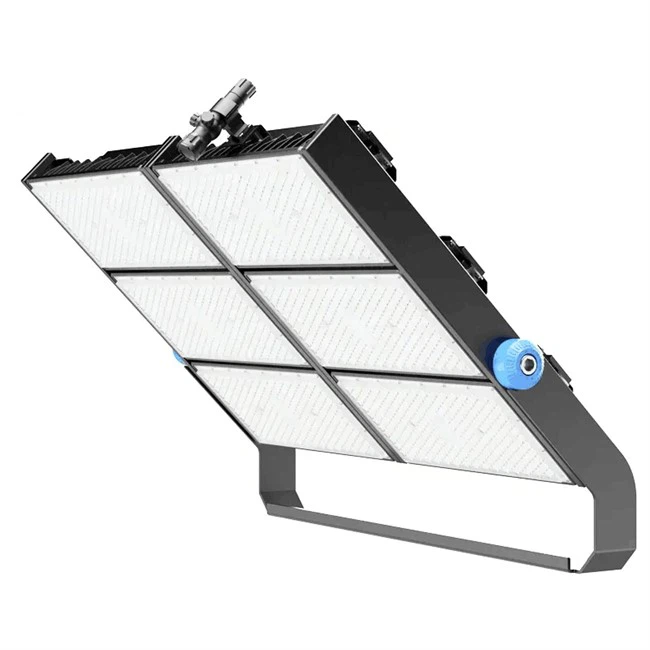

Techninės specifikacijos ir našumo metrika, skirtaLED stadiono apšvietimas
Pasirinkus tinkamąLED stadiono apšvietimasreikia įvertinti keletą pagrindinių fotometrinių ir elektrinių parametrų. Pirminės specifikacijos nustato sistemos gebėjimą atitikti apšvietimo standartus.
Šviesos srautas ir efektyvumas:Šviesos srautas, matuojamas liumenais (lm), apibrėžia bendrą šviestuvo matomos šviesos srautą.LED stadiono apšvietimasefektyvumas, išreikštas liumenais vatui (lm/W), rodo energijos vartojimo efektyvumą. Komercinės-klasės šviestuvai didelėms erdvėms paprastai užtikrina 130–160 lm/W. 1500 W šviestuvas su 130 lm/W efektyvumu sukuria maždaug 195 000 liumenų.
Optinis pasiskirstymas (spindulio kampas):Spindulio kampas, dažnai klasifikuojamas pagal NEMA (Nacionalinės elektros gamintojų asociacijos) tipus, lemia šviesos sklaidą. Siauri spinduliai (NEMA 2-3) skleidžia šviesą dideliais atstumais, tinka centriniams laukams apšviesti iš perimetro stulpų. Platūs spinduliai (NEMA 4-5) suteikia platų ir artimą aprėptį. Asimetriniai paskirstymai yra standartiniai perimetro sumontuotoms sistemoms, siekiant maksimaliai padidinti lauko aprėptį ir sumažinti išsiliejusią šviesą.
Apsauga nuo patekimo (IP) ir atsparumas korozijai:Stadiono įranga vertinama naudojant IP (Ingress Protection) kodą. AnIP65įvertinimas ar aukštesnis yra privalomas ekspozicijai lauke, užtikrinant apsaugą nuo dulkių patekimo ir vandens čiurkšlių iš bet kurios krypties. Pakrantės regionų šviestuvams reikalingos specifinės korozijai{1}}atsparios medžiagos ir dangos, pvz., ASTM B117 druskos purškimo bandymo atitiktis 1000+ val.
1 lentelė: pagrindinės didelės- galios našumo specifikacijosLED stadiono apšvietimas
|
Specifikacija |
Tipiškas diapazonas |
Svarba / Standartas |
|---|---|---|
|
Galia (vatais) |
500W – 2000W |
Nustato bendrą sistemos šviesos galią. |
|
Šviesus efektyvumas |
130–160 lm/W |
Didesnis efektyvumas sumažina energijos sąnaudas ir eksploatacines išlaidas. |
|
Koreliuota spalvų temperatūra (CCT) |
4000K – 5700K |
5000K-5700K yra standartinis profesionalių TV transliacijų (IES RP-6). |
|
Spalvų perteikimo indeksas (CRI) |
Ra Didesnis arba lygus 80, R9 > 0 |
CRI>80 ir teigiama R9 reikšmė užtikrina tikslų grotuvų ir fotoaparatų spalvų atkūrimą. |
|
Spindulio kampas (NEMA) |
Nuo II iki V tipo |
Jis nustato šviesos išmetimo modelį ir lauko aprėptį. Pasirinkta fotometriniu tyrimu. |
|
Apsauga nuo patekimo |
IP65, IP66 |
Lauko sporto apšvietimui reikalingas mažiausiai IP65. |
|
Darbinė aplinkos temperatūra |
-40 laipsnių iki +50 laipsnio |
Užtikrina patikimą veikimą bet kokiomis klimato sąlygomis. |
|
Visą laiką (L70 / B50) |
50 000–100 000 valandų |
Laikas, kol šviesos srautas nuvertėja iki 70 % pradinio 50 % šviestuvų. |
|
Totalus harmoninis iškraipymas (THD) |
< 20% |
Užtikrina elektros energijos kokybę ir atitiktį elektros tinklo standartams. |
|
Apsauga nuo viršįtampių |
Didesnė arba lygi 10 kV |
Apsaugo nuo žaibo{0}}sukeliamų įtampos šuolių. |
Sporto apšvietimo standartų laikymasis
ProfesionalasLED stadiono apšvietimasdizainas turi atitikti paskelbtus standartus, kurie apibrėžia apšvietimo lygius, vienodumą ir akinimo kontrolę. Illuminating Engineering Society (IES) RP-6 serija yra pagrindinis dokumentas Šiaurės Amerikoje.
IES klasifikacija ir apšvietimo lygiai:Patalpos klasifikuojamos (I{0}}IV klasė) pagal žaidimo lygį ir žiūrovų skaičių. Horizontaliose (Eh) ir vertikaliose (Ev) plokštumose kiekviena klasė turi tikslines palaikomas apšvietimo vertes. Šios vertės matuojamos pėdų žvakėmis (fc) arba liuksais. Pavyzdžiui, IES I klasės profesionaliam futbolui reikalingas vidutinis 100 fc horizontalus žaidimo lauko apšvietimas, o IV klasei treniruotėms reikia tik 20 fc.
Vienodumo ir akinimo metrika:Tolygumo koeficientai (U1=E_min / E_avg; U2=E_min / E_max) užtikrina tolygų šviesos pasiskirstymą, o tai labai svarbu grotuvo saugai ir pastoviai transliacijos kokybei. IES I klasė paprastai reikalauja U2 > 0,7. Akinimas vertinamas naudojant tokias metrikas kaip Unified Glare Rating (UGR) arba Glare Rating (GR), o mažesnės vertės rodo geresnį regėjimo komfortą. Įrenginiams, nukreiptiems į grotuvą, paprastai nurodoma mažesnė nei 50 GR vertė.
Projektavimo metodika ir atvejo analizė: II klasės beisbolo aikštė
Fotometrinė analizė yra{0}}neabejotinas bet kokio profesionalaus įrenginio žingsnis. Šis modeliavimas numato našumą prieš įdiegiant.
Projekto apimtis:Šis atvejis susijęs su kolegia (II klasės) beisbolo aikštele, kurios matmenys yra 330 pėdų (pražangos linijos) x 400 pėdų (centrinis laukas). Projektavimo tikslas buvo atitikti IES RP-6 standartus, taikomus konkurencingam koleginiam žaidimui ir regioninei TV transliacijai.
Dizaino sprendimas ir rezultatai:
Armatūra:1 200 W asimetriniai LED prožektoriai (150 lm/W efektyvumas).
Išdėstymas:Aštuoni (8) stulpai 90 pėdų montavimo aukštyje.
Fotometrinė išvestis:Modeliavimas patvirtino atitiktį.
2 lentelė. Kolegialaus beisbolo aikštės fotometrinių rezultatų suvestinė
| Metrika|IES II klasė Tikslas|Pasiekta vertė |
| Vidutinis horizontalus apšvietimas (lauke)| 50 fc|52,3 fc |
| Vidutinis horizontalus apšvietimas (lauke)| 30 fc|32,1 fc |
| Vienodumas (U2) - Horizontalus| > 0,60|0,71 |
| Vidutinis vertikalus apšvietimas (pagrindinė kamera)| 50 fc|54,8 fc |
| Akinimo reitingas (GR)| < 50|45 |
| Bendra prijungta galia| N/A|76,8 kW |
| Sistemos šviesos efektyvumas| N/A|142 lm/W (sistema) |
Integravimo, valdymo ir gyvavimo ciklo svarstymai
Modernus LED stadiono apšvietimassistemos yra integruotos platformos.
Valdymo sistemos:Šviestuvai su 0–10 V arba DALI pritemdymo sąsajomis leidžia valdyti sceną (pvz., treniruotę, žaidimą, transliaciją, priežiūrą). Tinklinės apšvietimo valdymo sistemos leidžia planuoti, stebėti energiją ir valdyti nuotoliniu būdu, taip prisidedant prie veiklos taupymo.
Šilumos valdymas ir eksploatavimo laikas:Veikimo ilgaamžiškumas priklauso nuo efektyvaus šilumos valdymo. Aukštos-kokybės šviestuvuose naudojami liejo-aliuminio korpusai su integruotais aušintuvais, kad būtų palaikoma saugi jungties temperatūra, užtikrinant stabilų šviesos srautą ir spalvą per deklaruotą L70/B50 eksploatavimo laiką.
Techninių terminų žodynas
Šviesos srautas:Šaltinio skleidžiamos matomos šviesos kiekis, matuojamas liumenais (lm).
Šviesos efektyvumas:Šviesos srauto (lm) ir įvesties elektros galios (W) santykis, matuojamas lm/W.
NEMA spindulio tipas:Klasifikavimo sistema (1–7), apibūdinanti prožektorių šviesos sklaidos modelį.
Koreliuota spalvų temperatūra (CCT):Suvokiama baltos šviesos „šiluma“ arba „vėsa“, matuojama kelvinais (K).
Spalvų perteikimo indeksas (CRI):Matas (Ra 0–100), atspindintis šviesos šaltinio gebėjimą tiksliai atskleisti objekto spalvas, palyginti su natūralia atskaita.
L70 eksploatavimo laikas reiškia darbo valandų skaičių, reikalingą šviestuvų populiacijai pasiekti 70 % pradinės šviesos galios.
Pramonės iššūkiai ir sprendimai
Iššūkis: HDTV transliacijos vertikalaus apšvietimo pasiekimas.
Vertikalus apšvietimas yra labai svarbus fotoaparato aiškumui, tačiau jį pasiekti sunkiau nei horizontalią šviesą. Standartinio perimetro polių išdėstymo gali nepakakti.
Sprendimas:Mišrus-išdėstymas, apimantis papildomus tvirtinimo elementus, montuojamus ant apatinio karnizo arba fasado, daugiausia dėmesio skiriant vertikalių plokštumų užpildymui. Šis aspektas turi būti sumodeliuotas atliekant išsamų fotometrinį tyrimą.
Iššūkis: didelio apšvietimo subalansavimas su energijos suvartojimu ir akinimu.
Jei I klasės patalpose bus pasiektas didelis liukso / pėdų žvakės tikslas, žaidėjai ir žiūrovai gali sunaudoti per daug energijos, o jei jie nebus tinkamai suprojektuoti.
Sprendimas: Utilize fixtures with high efficacy (>150 lm/W) ir tiksli asimetrinė optika. Norėdami pagerinti vienodumą ir sumažinti didžiausią akinimo intensyvumą, naudokite daugiau mažesnės-galios strategiškai pritaikytų šviestuvų, o ne mažiau didelės-galios šviestuvų.
Nuorodos ir autoritetingi šaltiniai
Šviečianti inžinerijos draugija. *ANSI/IES RP-6-22: sporto ir poilsio zonų apšvietimas*. Niujorkas: IES, 2022 m.
Nacionalinė kolegiali atletikos asociacija.NCAA sporto apšvietimo gairės. Indianapolis: NCAA, 2023 m.
Tarptautinė apšvietimo komisija (CIE).CIE 150:2017 vadovas dėl įkyrios šviesos iš lauko apšvietimo įrenginių poveikio apribojimo. Viena: CIE, 2017 m.
„DesignLights“ konsorciumas.Techniniai lauko sporto apšvietimo reikalavimai. https://www.designlights.org/
JAV Energetikos departamentas.Energijos taupymo prognozė kietojo{0}}švietimo apšvietimui bendrajame apšvietime. 2023.
