Kevinas Rao 2025 m. lapkričio 26 d

Pramoninio apšvietimo srityje pakrovimo doko apšvietimo dizainas tiesiogiai veikia darbo efektyvumą ir darbuotojų saugą. Remiantis Darbuotojų saugos ir sveikatos administracijos (OSHA) duomenimis, dėl netinkamo apšvietimo įvyksta beveik 30 % nelaimingų atsitikimų darbo vietoje logistikos objektuose. Tinkamų LED pakrovimo doko šviestuvų pasirinkimas apima ne tik šviestuvų montavimą,-tai labai priklauso nuo tikslaus spindulio kampų valdymo – iš pažiūros paprasto parametro, kuris lemiamą įtaką matomumui, saugai ir energijos suvartojimui.

Techninė pluošto kampų analizė: optiniai pagrindai ir parametrų sistemos

Spindulio kampas apibrėžiamas kaip kampas, susidarantis, kai šviesos intensyvumas yra 50% centro intensyvumo. Optinėje inžinerijoje šis parametras atitinka griežtus matavimo standartus, nustatytus Tarptautinės apšvietimo komisijos (CIE). Šviesos diodų pakrovimo doko žibintų spindulio kampo pasirinkimas iš esmės reiškia šviesos srauto pasiskirstymo erdvinį valdymą.

Techniniu požiūriu LED šviestuvų spindulių charakteristikas lemia trys pagrindiniai parametrai:

Spindulio kampas: nustato šviesos sklaidą

Fotometrinė kreivė: apibūdina šviesos intensyvumo pasiskirstymą erdvėje

Pus{0}}didžiausias spindulio kampas: Nurodo ribą, kur intensyvumas nukrenta iki 50 % centrinės vertės

Šiuolaikinėse LED dokų apšvietimo sistemose naudojamos antrinės optinės konstrukcijos, naudojant tikslų šviesos paskirstymą per lęšius ir atšvaitus, kad būtų pasiekti konkretūs spindulių modeliai. Siauriuose spinduliuose (10 laipsnių -30 laipsnių) naudojami gilių-ertmių lęšiai, kad būtų galima labai sutelkti šviesą, o plačiuose spinduliuose (70 laipsnių -120 laipsnių) naudojami negilios briaunos lęšiai arba difuzoriai, kad būtų skatinamas tolygus šviesos sklaidymas.

Pažymėtina, kad tarp armatūros montavimo aukščio ir spindulio kampo yra aiškus geometrinis ryšys. Pagal apšviestumo skaičiavimo formulę E=(I × cos³θ) / h², kur h yra montavimo aukštis, o θ yra kritimo kampas, didinant montavimo aukštį reikia atitinkamai pakoreguoti spindulio kampą, kad darbo plokštumoje būtų išlaikytas apšvietimo lygis esant lygiavertėms šviesos srauto sąlygoms.

Spindulio kampų optimizavimo strategijos įvairiuose taikymo scenarijuose

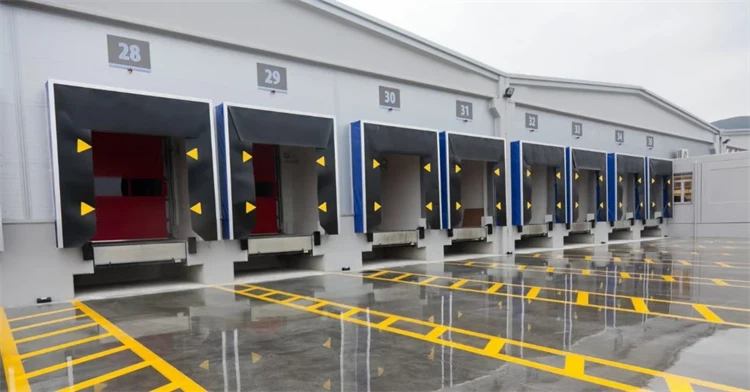

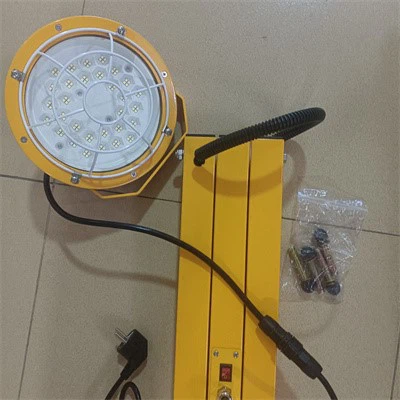

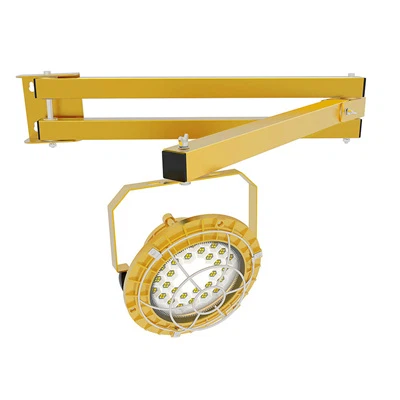

1. Dokų durys ir priekabos vidaus apšvietimas
Priekabos vidaus apšvietimas kelia aukščiausius vizualinius reikalavimus pakrovimo operacijoms. Tyrimai rodo, kad 45 % pakrovimo klaidų yra tiesiogiai susijusios su regėjimo klaidomis, kurias sukelia nepakankamas apšvietimas. Rekomenduojami vidutiniai 30–60 laipsnių spindulio kampai, nes šis diapazonas palaiko tinkamą apšvietimo gylį ir užtikrina tinkamą šoninį aprėptį. Diegimo metu apsvarstykite:

Armatūra 2-3 metrų atstumu nuo priekabos įėjimų

Išlaikyti mažiausiai 250 liuksų apšvietimo standartus priekabų viduje

Vengti montavimo kampų, kurie nukreiptų šviesą į vairuotojo akiratį

2. Bendrosios dokų zonos ir pėsčiųjų takai
Pagal ANSI/IES RP-7 pramoninio apšvietimo standartus pagrindinių dokų magistralėms reikalingas 150–200 liuksų vidutinis apšvietimas. Platūs 60–90 laipsnių spindulio kampai šiose srityse yra išskirtiniai, nes jie:

Pateikite subalansuotą vertikalaus-ir-horizontalaus apšvietimo santykį (rekomenduojama 0,5–0,7)

Sutrumpinkite įrangos operatorių vizualinio prisitaikymo laiką

Sumažinkite šešėlių keliamus pavojus saugai

3. Aukštos-įlankos ir specialios zonos apšvietimas
Įrenginiams, montuojamiems aukščiau nei 8 metrai, rekomenduojami siauri 30–50 laipsnių spindulio kampai. Optinio modeliavimo programinės įrangos analizė rodo, kad esant 12 metrų montavimo aukščiui, 40 laipsnių spindulio kampai užtikrina optimalų apšvietimo vienodumą (virš 0,6) ant darbinių paviršių ir efektyviai kontroliuoja akinimą (UGR).<22).

Spindulio kampo charakteristikų lyginamoji analizė

Pastaba: vienodumas Uo=Minimalus apšvietimas / Vidutinis apšvietimas, duomenys pateikti iš IESNA apšvietimo standartų

Pagrindiniai inžinerijos įgyvendinimo aspektai

Lubų aukštis ir tvirtinimo fotometrinis pasiskirstymas
Egzistuoja aiškus ryšys tarp montavimo aukščio ir spindulio kampo atitikimo. Empirinės formulės nurodo optimalų spindulio kampą ≈ 2×arctan(R/h), kur R yra apšvietimo spindulys, o h – montavimo aukštis. Pavyzdžiui, norint padengti 8 metrų skersmens plotą 6 metrų aukštyje, teoriškai reikia maždaug 67 laipsnių spindulio kampo.

Aplinkos šviesos ir atspindžio charakteristikos
Šiuolaikiniuose sandėliuose dažnai naudojamos daug{0}}atspindinčios grindų medžiagos (betono atspindžio koeficientas 20-40%, epoksidinės grindys 40-60%), o tai daro didelę įtaką tikram apšvietimo efektui. Dėl plataus spindulio kampų apšvietimas gali būti nepakankamas žemo atspindžio aplinkoje, o didelio atspindžio aplinkoje gali atsirasti nepatogus akinimas.

Šviestuvo išdėstymas ir šviesos persidengimas
Kad būtų užtikrintas standartinis apšvietimo vienodumas, atstumas tarp tvirtinimo elementų neturi viršyti 1,5 montavimo aukščio. Apšvietimo modeliavimas naudojant profesionalią programinę įrangą, pvz., Dialux, rodo, kad tinkamas spindulių persidengimas (15–30 %) efektyviai pašalina šešėlines sritis ir pagerina regėjimo komfortą.

Dažnos projektavimo klaidos ir sprendimai

1 klaida: per daug{1}}suteikiama pirmenybė plačiam spindulio kampui
Sandėliuose su žemu lubų aukščiu (<5 meters), using beam angles above 90° causes:

Per didelis lubų ryškumas sukuria nepatogų akinimą

Nepakankamas faktinis apšvietimas darbo plokštumose

Energijos švaistymas ne{0}}darbo srityse

Sprendimas: Įdiekite asimetrinio šviesos paskirstymo technologiją, kuri tiksliai nukreipia šviesą į darbo vietas ir valdo aukštyn nukreiptą šviesos srautą.

2 klaida: vaizdinių užduočių reikalavimų nepaisymas
Įvairios darbo zonos turi skirtingus apšvietimo kokybės reikalavimus. Tikslaus veikimo zonoms (pvz., etikečių skaitymui) reikalingas didesnis vertikalus apšvietimas ir spalvų perteikimas, o praėjimo sritys teikia pirmenybę apšvietimo vienodumui.

Sprendimas: įgyvendinkite daugiasluoksnio apšvietimo strategijas, derindami akcentinį apšvietimą su bendruoju apšvietimu, kad optimizuotumėte bendrą vaizdinę aplinką.

Technologinės tendencijos ir inovatyvūs sprendimai

Šiuolaikinės LED dokų apšvietimo technologijos tobulėja link protingų ir prisitaikančių sprendimų. Naujausi tyrimai rodo, kad LED sistemos su reguliuojamo spindulio kampo galimybėmis gali papildomai sutaupyti 15-20 % energijos. Šios sistemos tai atlieka per:

Integruotos mikrolęšių matricos elektroniniam spindulio kampo reguliavimui

Prisitaikantis apšvietimo valdymas, pagrįstas jutiklio duomenimis

Skaitmeninė dviguba technologija, skirta išankstiniam{0}}apšvietimo schemos patvirtinimui

Dažnai užduodami klausimai (DUK)

1 klausimas: koks yra optimalus aukštai{1}}montuojamų doko žibintų spindulio kampas?
A1: 10–15 metrų armatūrai rekomenduojami 30–45 laipsnių siauri spindulių kampai. Tai užtikrina maksimalų šviesos efektyvumą, nukreiptą į darbo plokštumą, ir sumažina šviesos praradimą aukštyn. Konkretus pasirinkimas turi būti patikrintas naudojant apšvietimo stiprumo skaičiavimo programinę įrangą.

2 klausimas: ar verta investuoti į reguliuojamus spindulių kampus?
2 atsakymas: dažnai keičiant išdėstymą ar įvairios paskirties aplinkoje, reguliuojamo spindulio kampo šviestuvai suteikia didelių pranašumų. Tyrimai rodo, kad šios sistemos gali sumažinti perkonfigūravimo išlaidas 30 % dinamiškos logistikos nustatymuose.

3 klausimas: kaip kiekybiškai įvertinti akinimo kontrolės efektyvumą?
A3: kiekybiniam vertinimui rekomenduojamas vieningas akinimo įvertinimas (UGR). Pramoninėje aplinkoje UGR turėtų būti mažesnis nei 22, o tai pasiekiama tinkamai parinkus spindulio kampą, nustatant montavimo padėtį ir apsaugant nuo akinimo priedus.

4 klausimas: kaip spindulio kampai veikia sistemos energijos vartojimo efektyvumą?
A4: nors spindulio kampai tiesiogiai nekeičia armatūros galios, optimizuojant šviesos paskirstymo efektyvumą gali sumažėti šviestuvų, reikalingų lygiavertei apšvietimui pasiekti, skaičius. Faktiniai inžineriniai atvejai rodo, kad tiksliai suprojektavus pluoštą galima sutaupyti 20–30 % energijos.

5 klausimas: ar įmanomi hibridiniai spindulio kampo sprendimai?
A5: Mišraus spindulio kampo programos yra geriausia sudėtingų, didelio masto{1}}pakrovimo dokų praktika. Pavyzdžiui, naudojant 60 laipsnių sijas pagrindinėse magistralėse ir 40 laipsnių sijas pakrovimo vietose, pasiekiama optimali energijos vartojimo efektyvumo ir vizualinio komforto pusiausvyra.

Išvada

Mokslinis spindulio kampo pasirinkimas yra pagrindinis techninis LED pakrovimo doko apšvietimo dizaino aspektas. Tik gerai išmanydami optinius principus ir konkrečius taikomųjų programų reikalavimus galime sukurti saugią, efektyvią ir energiją taupančią-šiuolaikinę pakrovimo doko apšvietimo aplinką. Tobulėjant LED technologijai ir išmaniesiems valdikliams, tikslūs, prisitaikantys apšvietimo sprendimai taps pramonės standartais, suteikiančiais visapusišką vizualinį logistikos operacijų užtikrinimą.

Nuorodos:

IESNA. (2020).Apšvietimo vadovas: nuoroda ir taikymas. 11-asis leidimas.

CIE. (2018).CIE 218: Apšvietimo tyrimų planas.

DOE. (2021).Išplėstinės apšvietimo gairės. JAV energetikos departamentas.

OSHA. (2022).Pramoninio apšvietimo standartai. OSHA 3124-12R.
